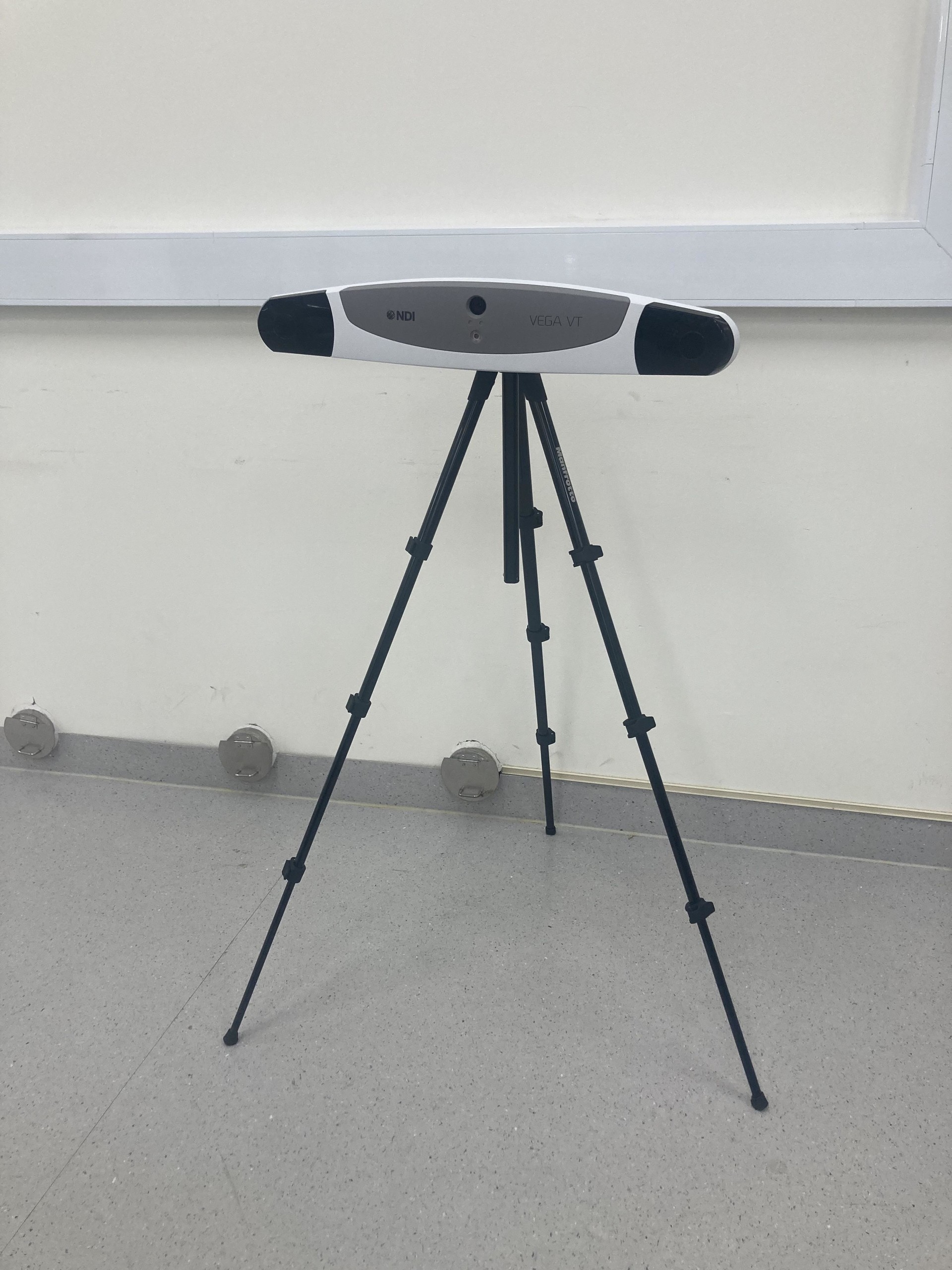

Optical coordinate matching system

광학좌표정합장치

장비정보

• 고성능 2K의 해상도를 갖고 Horizontal Field of View와 Vertical Field of View를 공간의 볼륨을 실시간 데이터로 측정
• 다양한 상황에서 실시간 측정 볼륨을 통해 정밀 네비게이션에 사용할 수 있는 정밀 좌표 정합 기술

이용안내

• 사용 형태 : 기관의뢰
• 설치 형태 : 고정형
• 사용료 형태 : 건별
• 장비 사용료 : [EA] 50,000원

장비설명

• 비디오를 스트리밍하는 동안 최소한의 노이즈로 60Hz에서 0.12mm RMS의 체적 정확도 제공
• 카메라 해상도, 프레임 속도 및 기타 기능을 현장에서 빠르게 구성하여 대부분 작업 환경에서 선명한 고대비 이미지 캡처 가능
• 소프트웨어는 IR 데이터 좌표계에 정렬된 비디오 스트림 내의 도구에 대한 실시간 증강 현실 개요를 가능하게 함
• 네트워크 동기화를 위해 PTP(Precision Time Protocol)를 사용하고 비디오 스트리밍을 위해 RTSP(Real Time Streamin Protocal)을 사용함. 기가비티 이더넷과POE(Power over Ethernet)를 통한 시스템 전원으로 긴밀한 데이터 통신 및 동기화 가능

장비 구성 및 성능

1. 고성능 측정 정확도
    - Volumetric Accuracy RMS
      · Pyramid Volume: 0.12 mm
      · Extended Pyramid: 0.15 mm
    - 95% confidence Interval
      · Pyramid Volume: 0.20 mm
      · Extended Pyramid: 0.30 mm

2. 실시간 영상 송출 기능 제공
    - 2048 x 1536 해상도 (2K)
      · Frame Per Second: 20,
      · Horizontal Field of View: 54.8°
      · Vertical Field of View: 42.5°
    - 1920 x 1088 해상도 (FHD)
      · Frame Per Second: 30,
      · Horizontal Field of View: 51.8°
      · Vertical Field of View: 30.6°
    - 1024 x 768 해상도 (HD)
      · Frame Per Second: 47,
      · Horizontal Field of View: 54.8°
      · Vertical Field of View: 42.5°

3. 증강현실 기반 영상 정합 송출 기능 제공
    - Tool Type: Passive Active Wireless
    - Maximum Number of Tools: Load up to 25 tool
    - Maximum Number of Marker per Tool: 6 single-face/20 multi face

4. 실시간 출력 데이터 동기화 기능 제공
    - Measurement Rates: 20, 30, 60 Hz
    - Average Latency: < 16 ms at 60 Hz
    - Data Communication: Gigabit Ethernet
    - Video Streaming Protocol: Real-Time Streaming Protocol

5. 6D 건축 소프트웨어 (6D Architect Software)
    - 특성화 프로세스와 도구 정의 파일의 생성을 간소화하는 소프트웨어
    - 마법사 형식의 쉬운 인터페이스를 통한 도구의 특성화 기능
    - 쉬운 정보 변환 및 조작
    - 6D 아키텍트 메인창 내의 마커들에 대한 시야, 방향, 이름변경 등의 정보 변경과 조작 용이
    - 단계별로 수동 광학 트래킹 시스템 도구의 특성 기술 가능
    - 매크로 기능을 통해 중복 빌드 데이터에 대한 순차적 저장
    - 유연한 그래픽 표현과 공구보기 및 조작 기능
    - XY면, YZ면, XZ면 및 3D 뷰 기능
