Biomedical 3D Engineering Optical system

생체의료 3D엔지니어링 광학시스템

장비정보

• 융복합의료제품 DNX 시뮬레이션 플랫폼 조성 활용
• 융복합의료산업 제품 3D스캔(설계), 역설계를 통한 재품개발 지원 및 의료기기, 의료제품 디지털 지원
• 설계 및 공정 시뮬레이션 지원

이용안내

• 사용 형태 : 기관의뢰 / 직접사용
• 설치 형태 : 이동형
• 사용료 형태 : 시간별
• 장비 사용료 : [Hr] 37,000원

장비설명

• 광학식 측정부
  - 측정과 표면 측정으로 고품질 실시기반 콘텐츠 획득
  - 모든 재질에 대한 스캐닝 및 타겟 위치 실시간 트래킹/ 디스플레이

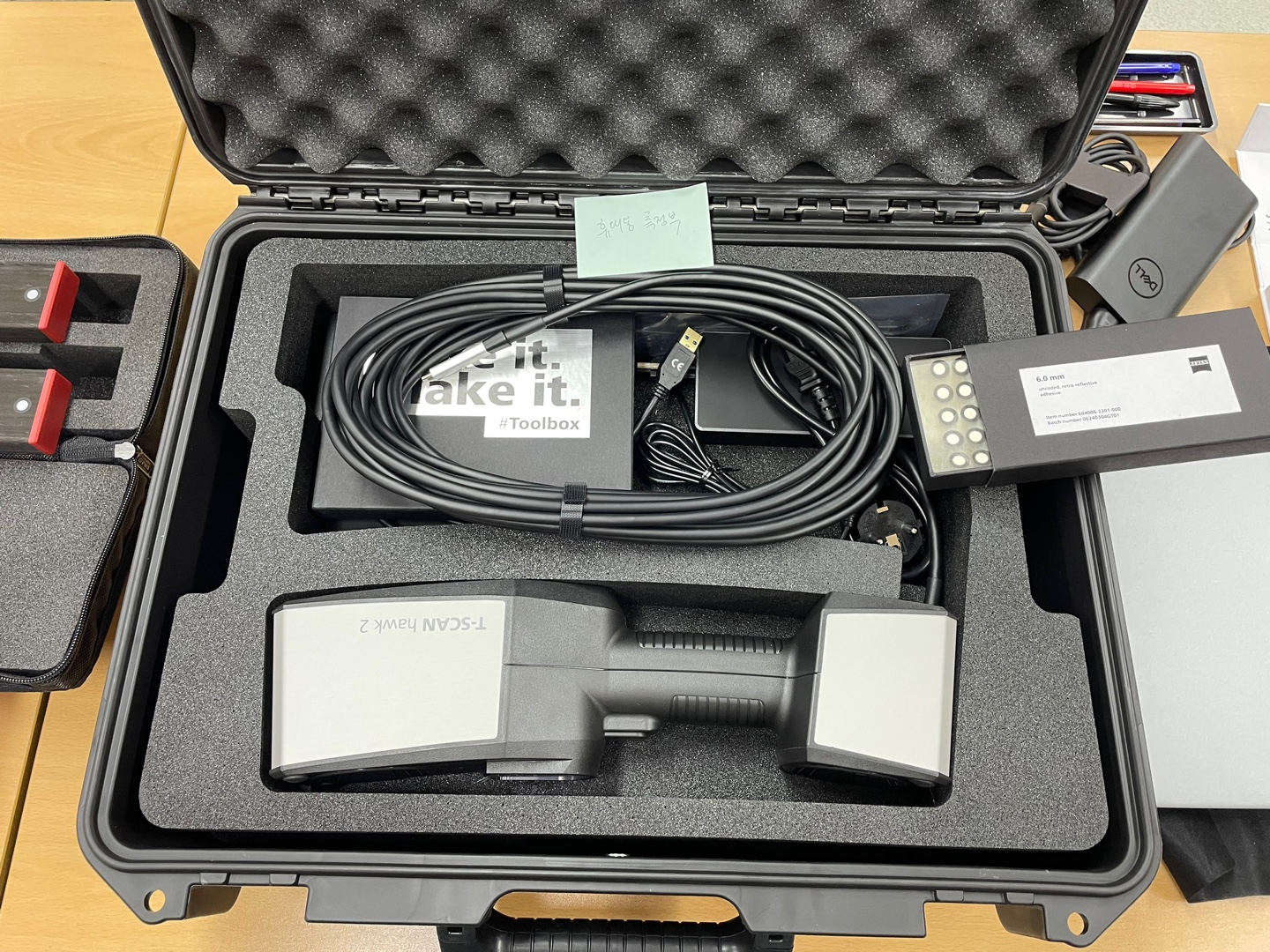

• 휴대용 측정부
  - 3D 스캐닝 휴대성, 정확도, 속도, 간결한 프로세스를 제공하는 핸드 헬드형 스캐너로 실사 기반 실시간 데이터 디스플레이 및 편집

장비 구성 및 성능

1. 휴대용 측정부
    - 스캔 방식: LED광학 방식 또는 레이저 방식
    - 카메라: 3D 카메라와 텍스처 카메라 결합(LED광학)
    - 부피 캡처 범위: 20,000 ~ 160,000cm3 이내(레이저)
    - 최소 선형 시야(높이x폭): 300mm x 250mm
    - 최대 3D 해상도: 0.2mm 미만
    - 최대 3D 점 정확도: 0.1mm 미만
    - 텍스처 해상도: 2 x 5.0M(레이저)

2. 광학시 측정부
    - Scanning method: Fringe projection
    - 카메라 해상도: 5.0M Pixel
    - 스캔 영역: 100 x 65
    - 측정 정밀도: ±0.01mm 이상
