Intravascular optical coherence tomography system

혈관내 광간섭 단층촬영 장치

장비정보

• 생분해성 신의료 시제품(예, 관상동맥 스텐트)에 대한 비임상 과정에 필수적으로 요구되는 영상 장비로 혈관 단면 및 내부구조에 대한 고해상도 영상을 획득하여 삽입된 스텐트의 분해 또는 흡수 여부를 정밀하게 판정할 수 있음

이용안내

• 사용 형태 : 기관의뢰
• 설치 형태 : 고정형
• 사용료 형태 : 시간별
• 장비 사용료 : [Hr] 150,000원

장비설명

• 본 제품은 광섬유 기술에 기초를 두는 화상진찰방식으로 별도의 의료기기인 광섬유카테터를 이용하여 인체 내부를 쵤영한 영상을 디지털로 변환시켜 실시간으로 영상을 저장, 확대, 축소, 조회와 함께 분석, 처리 및 출력하는 장치
• OPTIS™ MOBILE SYSTME 은 경피적 관상동맥중재술에 최적화 되어 있는 ILUMIEN OPTIS™의 다음 세대로서 FFR 과 OCT 를 같이 할 수 있는 장치

장비 구성 및 성능

1. 규격(성능 및 사양)

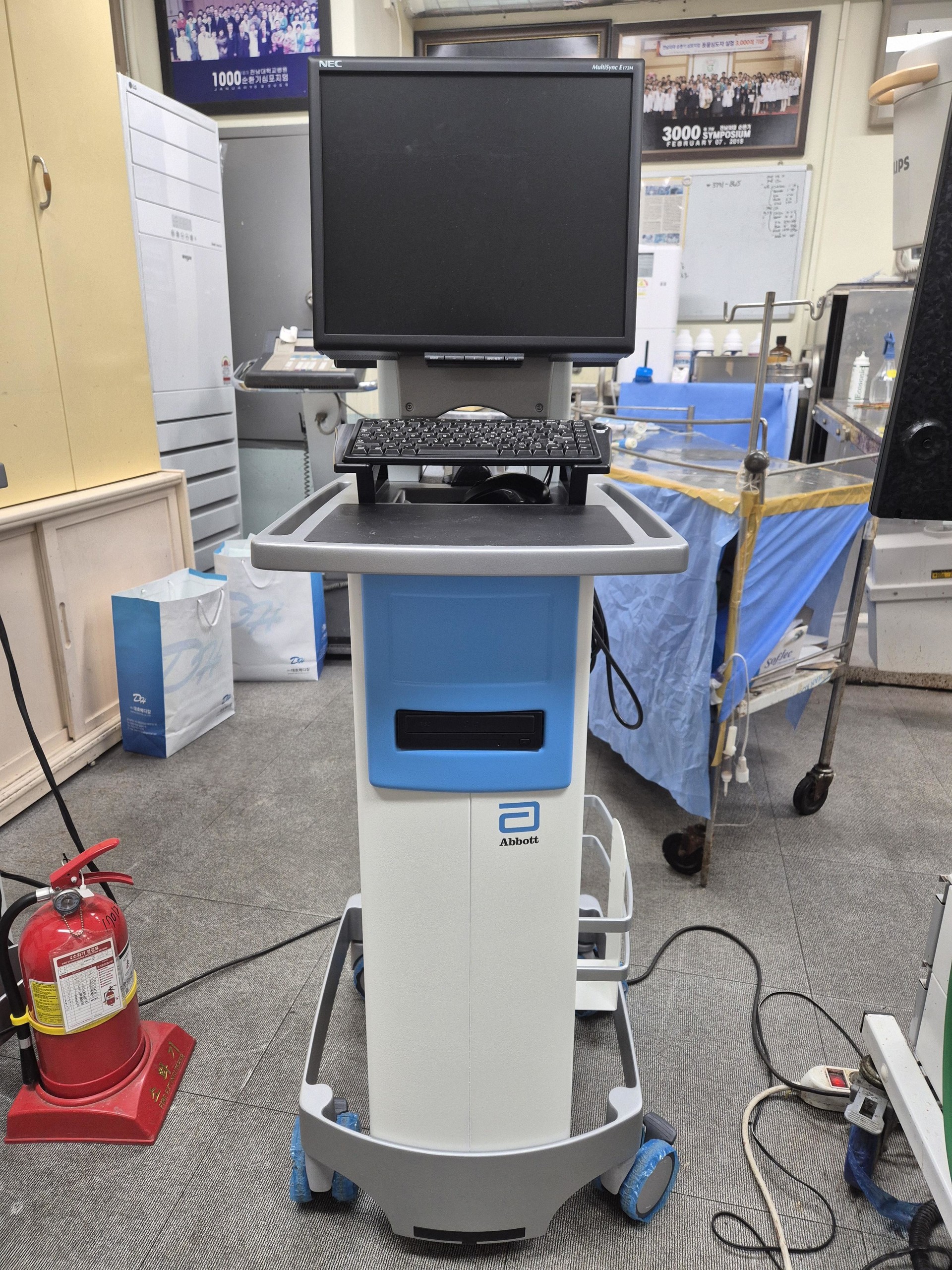

1. OPTIS™ 모바일 시스템 기본 구성
1) OPTIS™ Mobile은 엔진, PC, 모니터와 전원공급 시스템으로 구성
2) 혈관조영장비의 Boom 모니터 비디오와 연결
3) 혈관조영장비와 연결
4) Ethernet을 통한 DICOM server 접속
5) 145 cm x 61 cm x 71 cm(높이/폭/깊이), 80 kg
6) 전기사양
전력소비: 400 VA Max
입력: 100-240 V 50/60 Hz
비디오 출력: SXGA 1280 x 1024 DVI-I
혈관조영장비 비디오 인터페이스 요구사양:
비디오 출력 타입: Digital (DVI or HDMI), Analog (BNC-1 or BNC-3)
비디오 출력은 전용이거나 분배되어야 함
비디오 해상도: 최소 1024 x 1024, 최대 디지털 1920 x 1200, 최대 아날로그 1280 x 1024
7) 프레임 속도: 15-30 FPS
8) 혈관조영장비 단일 Plane만 입력

2.테이블 설치형 조정기
1) 혈관조영장비 테이블 옆에서 OCT/FFR 검사의 조작기능 제공
2) 시술방의 혈관조영장비 테이블 레일에 장착하여 사용
3) 블루투스를 이용한 OPTIS™ Mobile과 무선 연결(Bluetooth®)
4) 14 cm x 9 cm x 21 cm (높이/폭/깊이), 0.5 kg
5) 전기사양
테이블 옆에 별도의 전원이 필요
입력(블루투스모드): 100–240 V 50/60 Hz 0.5 A

3.구동모터 및 광학 조정기
1) OCT 이미징 카테터 구동
2) OCT 이미지 획득 제어 제공
3) 10 cm x 9 cm x 24 cm(높이/폭/깊이), 1.6 kg
4) 시술방에서는 구동모터
